Pogo Pin彈簧針的結構設計主要包括以下幾個方面：

1. 基本結構

針頭：通常采用鍍金處理，以優化導電性能和耐腐蝕性，針頭是Pogo Pin與對接部件接觸的部分，其形狀和尺寸根據具體的應用需求有所不同。

彈簧：這是Pogo Pin的核心部件之一，提供接觸力使針頭與對接零件之間建立電連接，彈簧的材質、彈性系數等參數對Pogo Pin的性能有重要影響。

針管：針管用于保持針頭的位置，并提供彈簧的安裝空間，針管的材質通常為金屬，以確保足夠的強度和剛性。

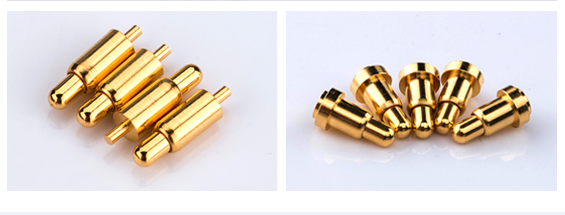

2. 外形結構分類

平底式：針管底部為平底設計，易于與PCB板焊接，這種結構穩定性好，適用于多種應用場景。

插板式：針管尾部帶有定位針，與PCB板焊接時不會發生偏移現象，定位效果佳。

折彎式：尾部折彎，提供設計人員在空間利用上有更多選擇，這種結構可以節省空間，適用于空間受限的應用環境。

雙針軸：雙頭雙動的設計，讓工程師在板對板雙向連結有更多的空間彈性。

焊線式：適用于Cable端，容易與線焊接，這種結構便于與電纜等連接部件進行焊接。

螺紋式：特殊規格的產品可滿足客戶不同的需求，同時根據客戶的需求進行定制，螺紋式結構可以提供更牢固的連接。

側孔式：方便電鍍工藝過程，保證電鍍范圍，這種結構有利于提高Pogo Pin的防腐蝕性能。

3. 內部結構分類

反鉆孔結構：單Pin全長至少為1.8mm，工作高度應至少為1.5mm，這種設計特別適合于有空間局限的場合，電流從針頭流向針管兩側，并且會有一小部分電流經過彈簧，因此阻抗相對較高，單Pin電流應小于1A。

剖斜面結構：針軸與彈簧接觸的一端被切成斜面，可以保證針軸與針管緊密接觸，這種結構的針管長度至少應大于2.50mm，單Pin可以承受大于2A的電流。

通孔式：彈簧安裝在針管的中心位置，針頭可以在彈簧的作用下自由伸縮，這種結構的特點是結構簡單、可靠性高，但壓縮行程相對較短。

尾塞式：彈簧的一端固定在針管的底部，另一端通過尾塞與針頭相連，這種結構的特點是壓縮行程較長，但需要較大的安裝空間。

雙頭式：彈簧的兩端都與針頭相連，針頭可以在彈簧的作用下向兩個方向伸縮。這種結構的特點是可以在較小的空間內實現較大的壓縮行程。

總之，Pogo Pin彈簧針的結構設計多樣化，能夠滿足不同應用場景的需求。在選擇Pogo Pin時，需要根據具體的應用需求、工作環境以及電氣性能要求等因素進行綜合考慮。
